随着智能设备全面拥抱“全功能Type-C”（集成USB 3.2高速数据、DP视频及PD充电），如何在一枚接口上智能、高效地切换信号，成为设计关键。

成绎半导体全新推出的USB Type-C 4:6 MUX开关—CSA171，正是为此而生！

它通过内部高集成度的交叉点开关，让您的设备能灵活地将Type-C母座的信号通道分配至主控的USB或DisplayPort接口，是实现精简电路、提升可靠性的核心芯片。

核心功能亮点

全能兼容，性能无忧：同时支持10Gbps USB 3.2 Gen2与DP1.4   8.1Gbps高速信号，满足主流高清视频与高速数据传输需求。

设计友好，替换无缝：采用小巧的28-pin QFN封装，且与主流型号VL171引脚完全兼容，无需修改PCB布局即可快速升级替换，加速产品上市。

供电简洁，设计省心：支持最高5.5V宽电压供电，无需为其单独设计电源轨，简化外围电路。

高效低耗，续航加分：超低工作电流（2.3mA）与关断电流（12.3uA），特别适合对功耗敏感的便携式设备。。

稳定可靠，信号完整：支持2.0V共模电压，确保信号传输的稳定性与完整性。

典型应用场景

扩展坞

笔记本电脑/台式电脑

显示器/便携屏

全功能Type C切换器

全功能Type C转接器

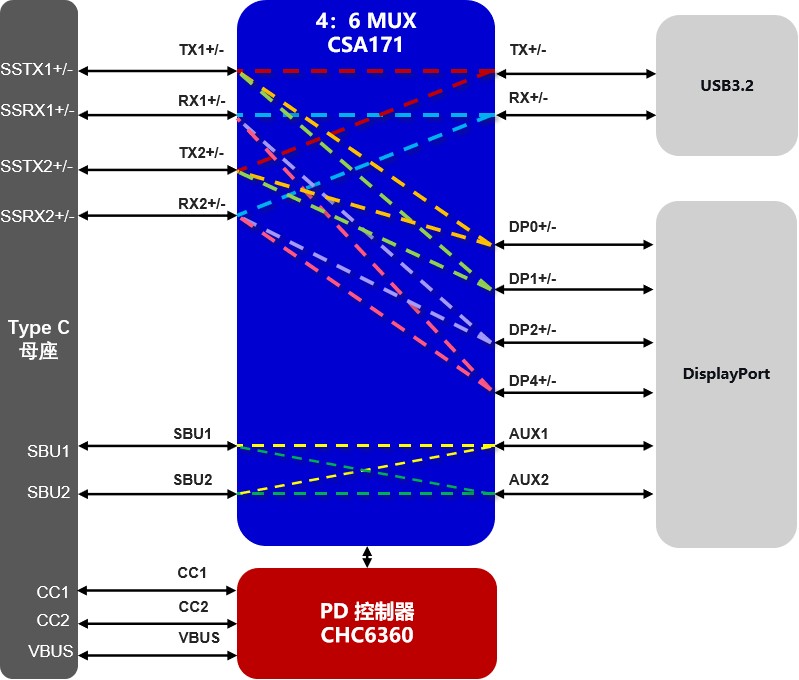

CSA171原理框图：

如下列举了全功能Type C转接方案以及全功能Type C切换方案：

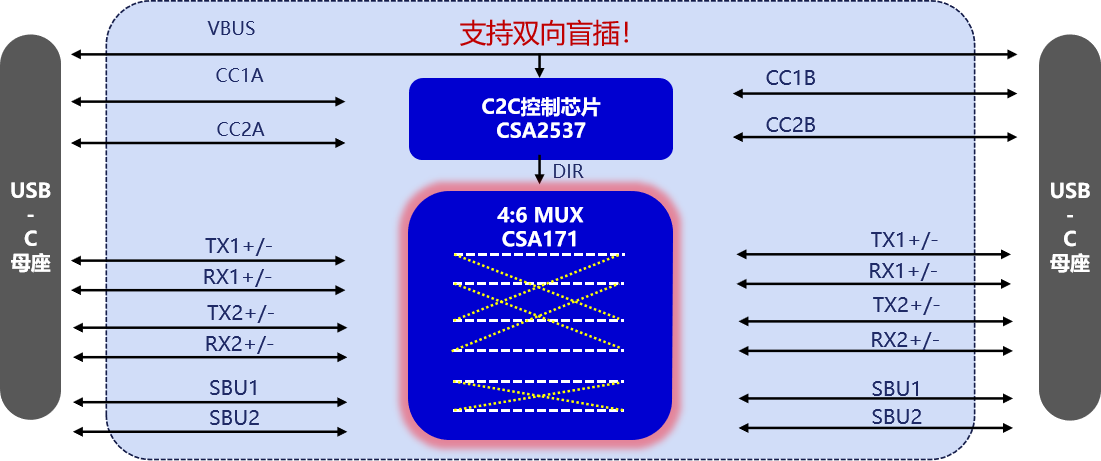

C母转C母全功能USB3.2/DP方案：

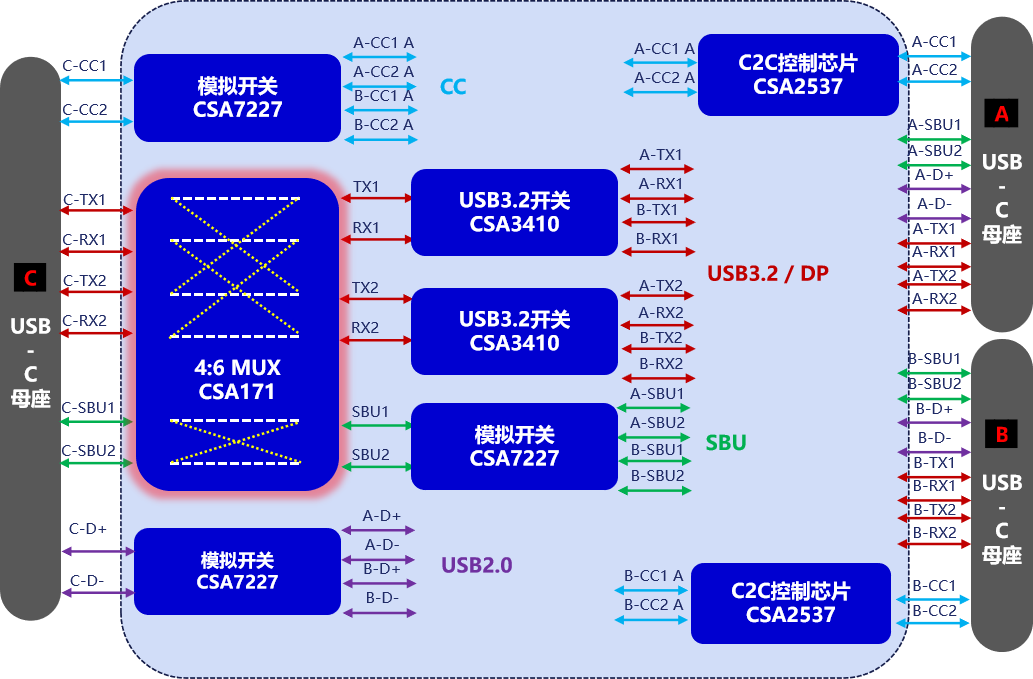

全功能Type C切换器方案：

选择CSA171，就是选择了一颗经过验证、高效可靠的全功能Type-C信号调度核心。让您的设备接口设计化繁为简，性能表现更进一步！

欢迎有新的芯片需求的朋友来电交流，我们可以根据您的需求量身打造一款最适合您应用的芯片！
