Type-C接口已成为3C配件的主流选择，但在实际转接应用中，传统方案常因无法实现CC信号的正反插自动切换，限制了其在大电流（＞3A）与高速数据（USB 3.0及以上）传输场景下的使用。

成绎半导体推出了集成LDO的CC信号桥接控制器CSA2537，以高集成度设计打破转接瓶颈。该芯片集成48V LDO与智能CC检测模块，可自动识别Type-C接口正反插状态，实现CC信号桥接，同时控制高速信号切换，助力设备轻松拓展支持240W充电与USB 3.0/DP全功能传输。

核心功能亮点

宽电压工作范围：3~48V VBUS输入

内置48V LDO：输出5V/100mA，为系统供电

智能CC信号检测：支持A/B侧自动识别与DIR信号输出，实现无缝切换

典型应用场景

Type-C母座转接头/转接线（支持240W PD充电）

Type-C扩展坞、功率分配器、视频切换器

任何需Type-C母座信号桥接的设备

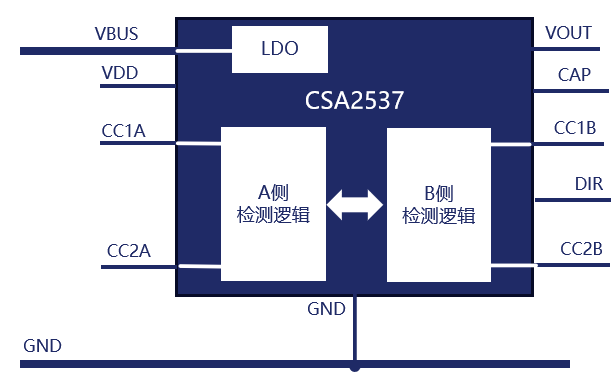

CSA2537内部原理框图：

如下列举了240W的Type C充电转接方案和Type C USB3.0/DP全功能方案：

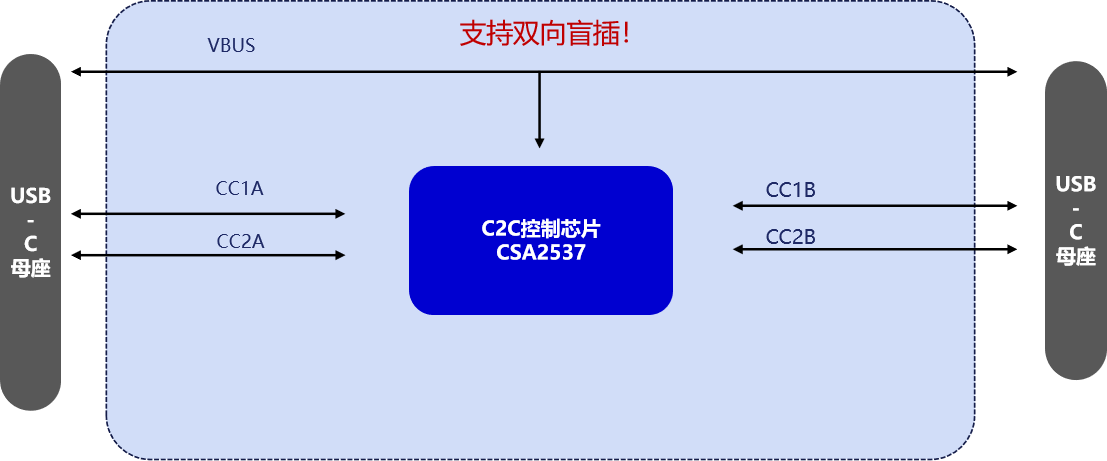

C母转C母240W充电方案：

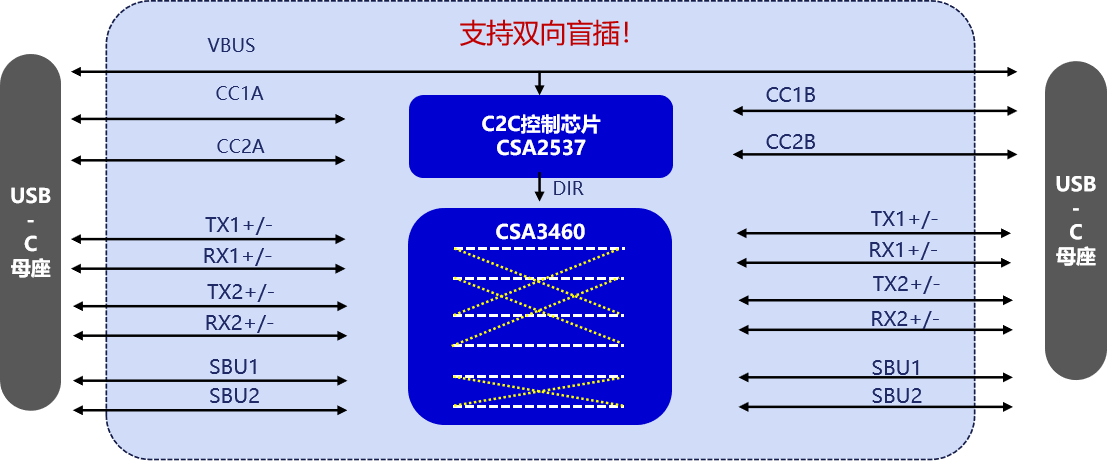

C母转C母USB3.0/DP全功能方案：

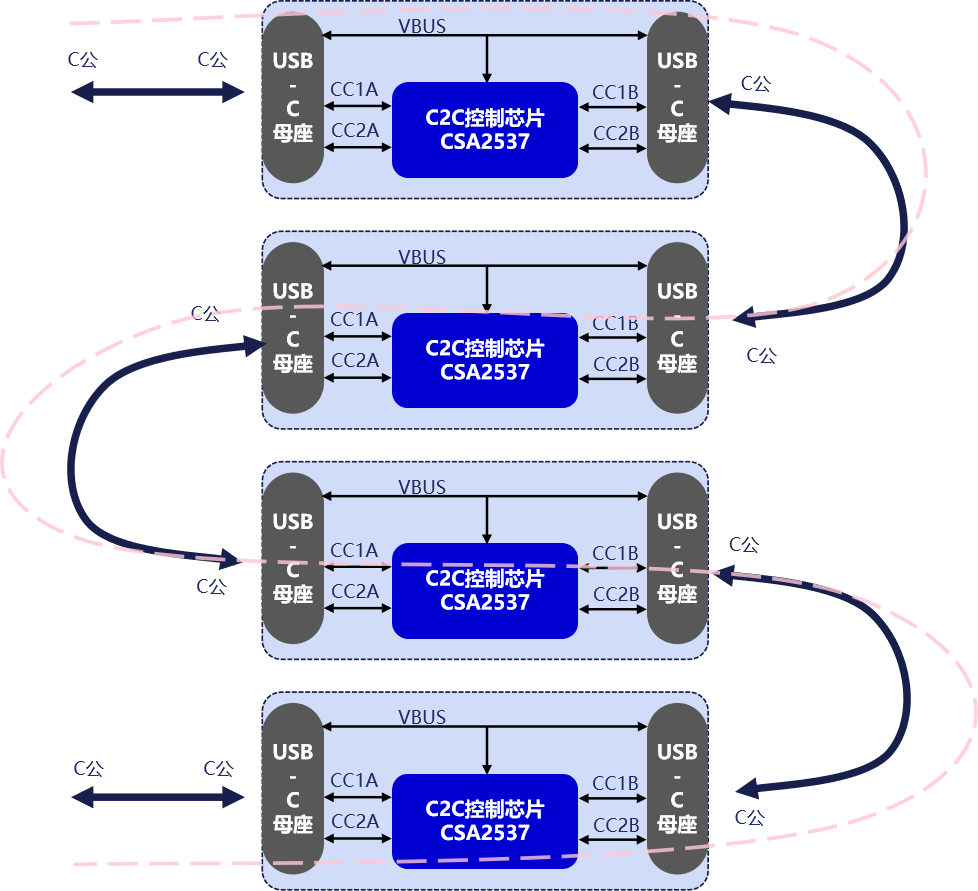

多级C母转C母串联，端到端仍然能够正常工作：

除了以上提到的Type C母座转接头/线以外，还有哪些场景能用到该芯片简化设计呢？

带Type C母座的充电功率分配模块？

1C转2C的视频切换器？

欢迎来电咨询，让我们助您简化设计！
