字化浪潮奔涌的当下，电子设备间的数据传输与连接需求持续攀升。从轻薄笔记本电脑到多功能扩展坞，从高速移动硬盘到先进的网通设备，各类电子产品都渴望更高效、更稳定的连接解决方案。在此背景下，CC Logic + USB3.1开关集成芯片应运而生，正悄然改写着数据交互的格局。CSA3412更是其中集功能、性能与成本优势于一身的佼佼者！

1. 集成方案与离散方案对比

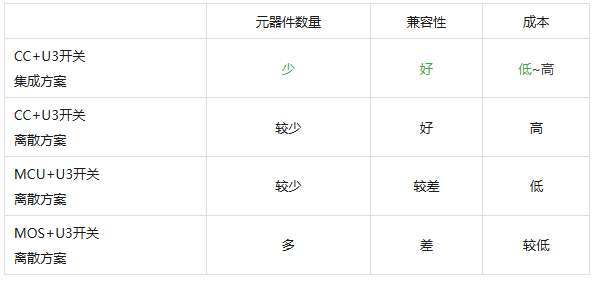

针对Type C母座的正反插识别加开关控制，CC Logic + USB3.1开关集成方案、CC Logic + USB3.1开关离散方案、MCU + USB3.1开关离散方案以及MOSFET+ USB3.1开关离散方案都有客户在用。这几种方案的优劣势对比如下：

根据上表可知，除了成本以外，CC Logic + USB3.1开关集成方案在元器件数量和兼容性方面优势都很突出。而CSA3412在此基础上，相比于友商的集成方案也有较大的成本优势。

2.集成方案间的对比

同是集成方案，又该如何选择？

• · 大小

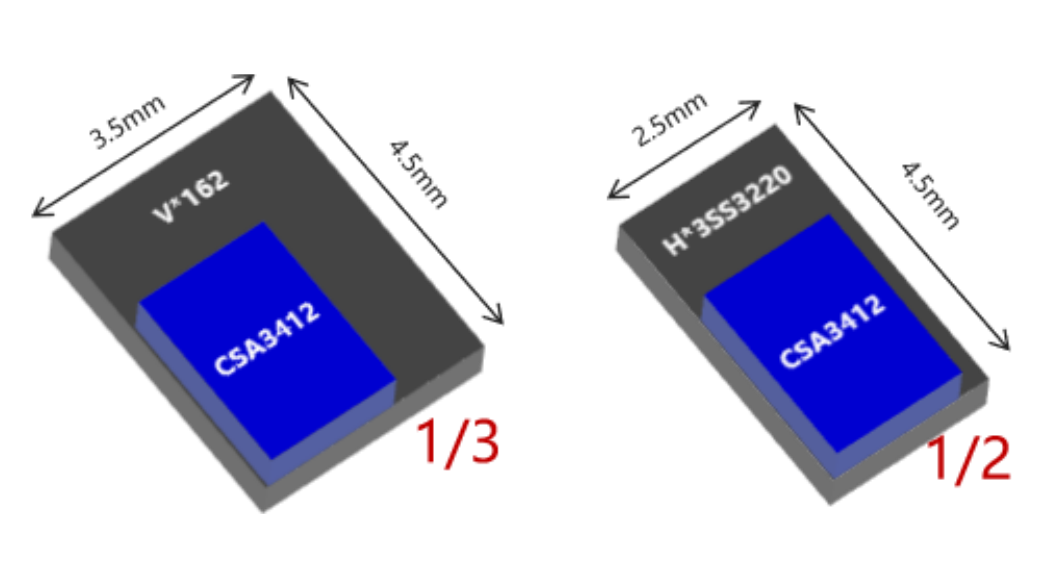

各个品牌集成方案之间，面积差别较大。CSA3412和业内常见的友商型号相比，芯片面积仅为友商型号的1/3~1/2：

• · 成熟度


成绎半导体成立于2014年，是国内最早做CC Logic芯片和模拟开关芯片的原厂。对于Type C接口和高速模拟开关都有很深的造诣，将两种成熟IP结合在一起，更是水到渠成！

3.从离散到集成方案切换简单

工程师的时间都是宝贵的。怎样让工程师在切换方案时花最小的时间成本，是芯片原厂值得花精力去研究的。

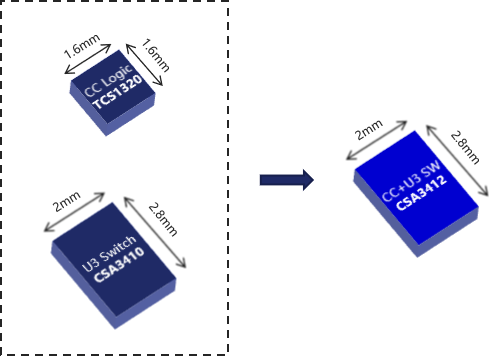

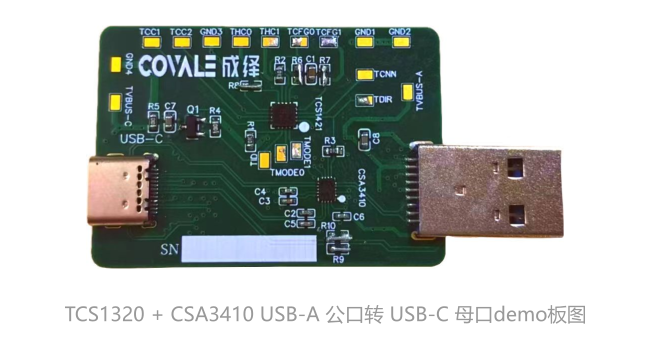

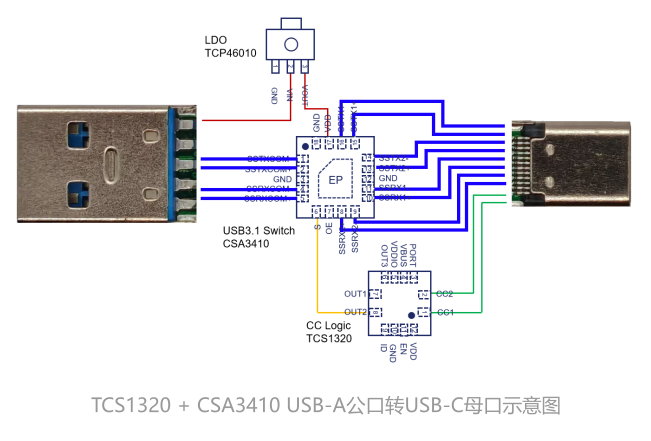

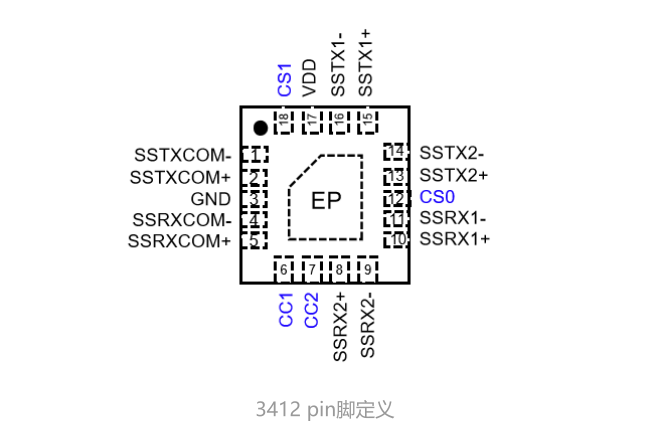

成绎半导体在规划CSA3412 pin脚定义时，已经将工程师从TCS1320+CSA3410方案切换到CSA3412方案的便利程度考虑在内。

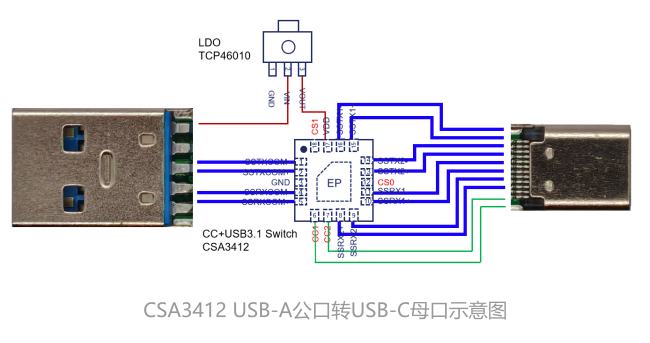

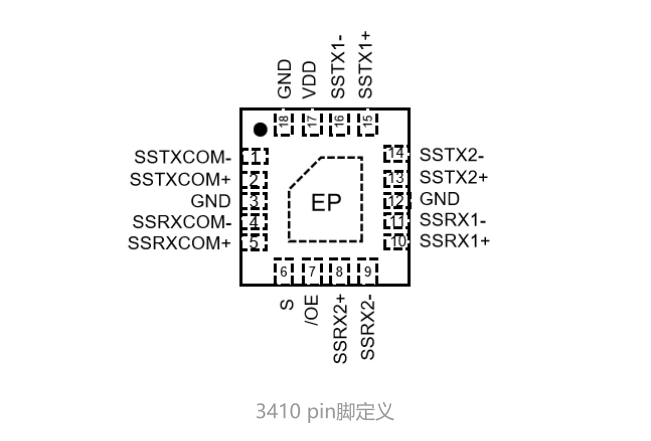

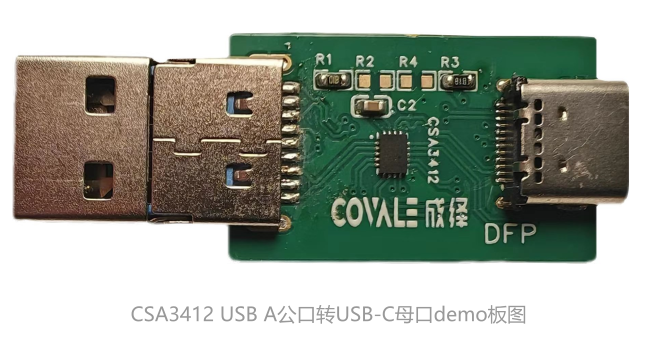

大家可以发现，CSA3412和CSA3410的TX/RX高速信号管脚位置是一致的，区别仅仅是一些低速信号控制管脚定义不一样。由此，如果用户从CC Logic+USB3.1开关离散方案切换到CSA3412集成方案，仅需修改几根低速信号的走线，不用重新做高速信号线的仿真、布线就能完成设计。修改后的方案外围极为简洁。

CSA3412芯片功能

· 集成CC检测

· 可配置为DFP/UFP模式

· DFP模式可选80uA/160uA/330uA

· 自动方向控制

· 集成10 GHz 信号带宽高速开关

· 宽VDD工作电压

· 1.5V到5.5V

· 封装：QFN2x2.8-18

CSA3412芯片优势

· 集成CC检测和自动方向控制

· 支持10Gbps信号数据率

· 兼容CSA3410封装

· 1.5V到5V宽工作电压

欢迎有新的芯片需求的朋友来电交流，我们可以根据您的需求量身打造一款最适合您应用的芯片！
